亚洲成av人片在线观看ww,亚洲va欧美va国产综合,亚洲综合色成在线观看,欧美国产日韩a在线视频下载

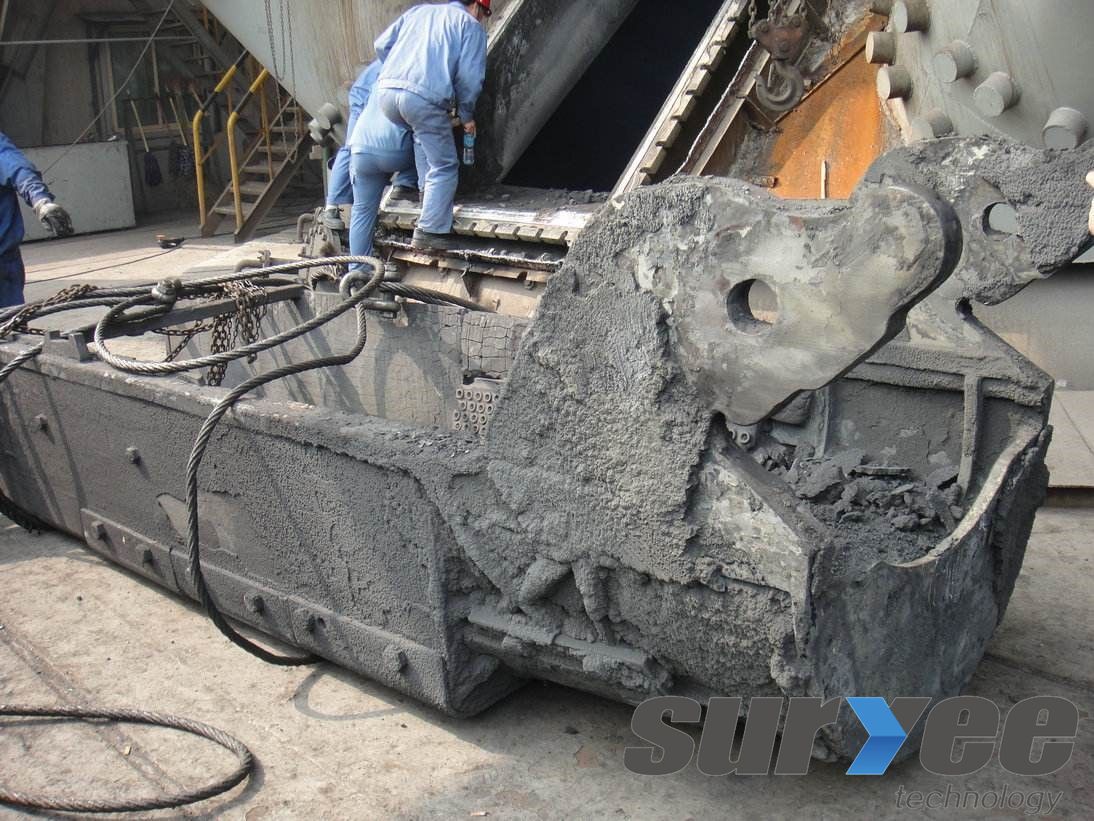

        布料溜槽是高爐無料鐘爐頂?shù)闹匾考渥饔檬菍⒔固?、球團礦、燒結(jié)礦、其它礦及添加劑以最佳方法分配到高爐內(nèi)，對高爐的穩(wěn)定運行起著至關(guān)重要的作用。由于高爐布料溜槽位于高爐爐腔頂部，工作環(huán)境處在高溫５００℃左右，長期受到高速料流的沖擊，爐況不順時最高溫度可達７００℃以上，會加劇材料的磨損和侵蝕，因此布料溜槽易變形、磨損。一旦溜槽磨損嚴重或被磨穿時，燒結(jié)礦用小粒度的焦炭最先從漏洞直接入爐，從而造成中心堆積，渣鐵分離差，上渣帶鐵多，渣口大量損壞，爐況運行也會遭到破壞。

        布料溜槽的壽命關(guān)系到整個無料鐘爐頂設(shè)備的可靠性。為保證溜槽的使用壽命，并降低制造成本，在其工作面的襯板表面堆焊耐磨合金已成為必不可少的制造手段。溜槽在高溫下不斷接受物料沖擊，磨損非常嚴重，苛刻的工況對耐磨合金提出較高要求，因此選擇合適的堆焊材料尤為重要。

       在硬度試驗中，耐磨焊絲在 850℃ 熱處理后洛氏硬度在 55 以上，為常溫下的95.0% ，熱處理后的磨損量很低，相對磨損量是高鉻鑄鐵的5.6倍，耐磨性優(yōu)異且在抗沖擊脫落試驗中沒有出現(xiàn)焊層脫落現(xiàn)象。通過硬度、磨損等試驗結(jié)果可以得出結(jié)論，綜合性能優(yōu)異，表明該種材料適合用于溜槽襯板堆焊，推薦使用該種材料。
